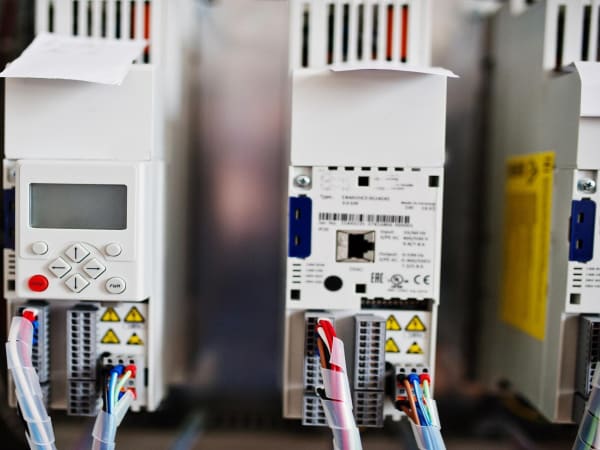

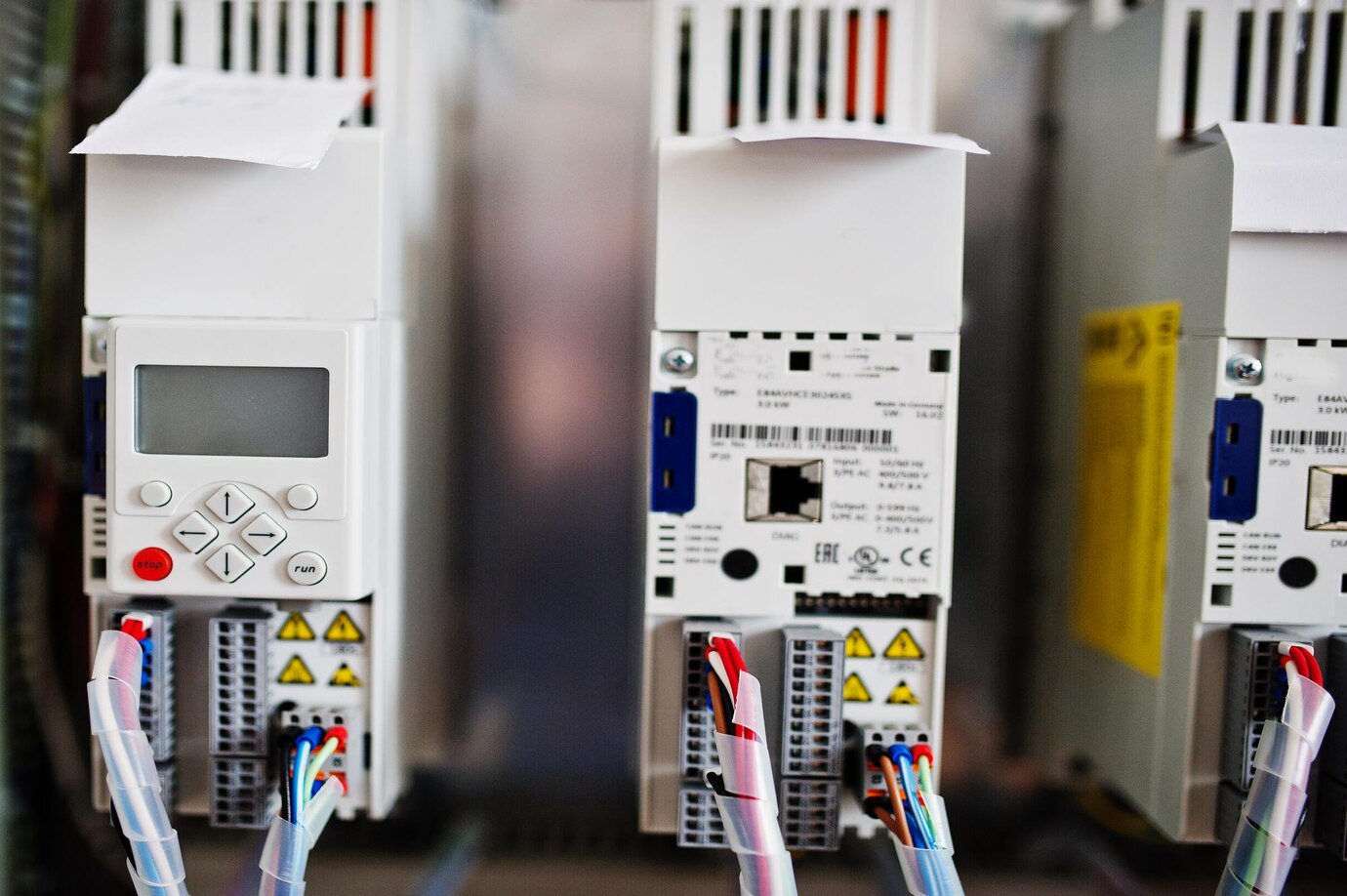

Как правильно тестировать частотный преобразователь после ремонта?

Частотный преобразователь – важное устройство в системах управления электродвигателями. После ремонта необходимо тщательно протестировать его, чтобы убедиться в исправности всех функций, корректности работы и отсутствии скрытых дефектов. Некорректное тестирование может привести к повторным поломкам, нестабильной работе или повреждению других компонентов системы. Рассмотрим, как правильно провести тестирование после ремонта частотного преобразователя.

Подготовка к тестированию

Перед тем как запустить тестирование, необходимо выполнить несколько подготовительных шагов:

1. Проверить правильность сборки – убедиться, что все компоненты преобразователя установлены на свои места и закреплены должным образом.
2. Осмотреть плату на наличие повреждений – проверить отсутствие перегоревших деталей, следов перегрева, окислений и механических дефектов.
3. Проверить состояние охлаждения – очистить радиаторы и вентиляционные отверстия от пыли и загрязнений, убедиться в работоспособности вентиляторов.
4. Проверить соединения – убедиться, что все кабели правильно подключены, заземление надёжное, а клеммы затянуты.
5. Настроить измерительные приборы – подготовить мультиметр, осциллограф, токовые клещи и другие инструменты для диагностики.
6. Сравнить параметры блока питания с техническими характеристиками – убедиться, что преобразователь питается от стабильного источника.

Первичное включение и проверка питания

Перед подключением нагрузки важно проверить параметры питания:

1. Измерить напряжение входного питания – оно должно соответствовать требованиям производителя и не выходить за допустимые пределы.
2. Проверить целостность цепи заземления – качественное заземление предотвращает электрические помехи, снижает вероятность сбоев.
3. Убедиться в отсутствии коротких замыканий – перед включением проверить сопротивление цепей на КЗ.
4. Осуществить тестовый запуск без нагрузки – включить преобразователь без подключённого двигателя, проверить индикаторы, сообщения на дисплее.

Проверка работы без нагрузки

После успешного включения без нагрузки необходимо проверить основные функции:

• Отсутствие ошибок и аварийных сигналов на дисплее.
• Стабильность выходного напряжения и частоты.
• Корректность работы интерфейсов управления и дисплея.
• Адекватность реакции преобразователя на команды изменения параметров.
• Проверка работы встроенного охлаждения (вентиляторов, системы охлаждения).

Проверка работы с подключённой нагрузкой

После успешного тестирования без нагрузки можно подключить двигатель и провести дополнительные испытания:

1. Постепенное увеличение нагрузки – начиная с минимального тока, проверить реакцию преобразователя, исключить перегрев.
2. Измерение выходного напряжения – оно должно соответствовать заданным параметрам и не колебаться в критических пределах.
3. Проверка уровня тока и потребляемой мощности – не должно быть превышения номинальных значений.
4. Оценка стабильности работы при изменении частоты вращения – проверить работу на разных скоростях.
5. Проверка времени отклика – убедиться, что преобразователь корректно реагирует на изменения команд.

Тестирование защитных функций

Частотные преобразователи оснащены различными системами защиты. Их работа должна быть проверена:

• Защита от перегрузки – имитация перегрузки двигателя для проверки автоматического отключения.
• Тепловая защита – проверка реакции на повышение температуры, измерение нагрева ключевых компонентов.
• Защита от короткого замыкания – тестирование на случай замыкания фазы с последующим отключением.
• Защита от скачков напряжения – проверка реакции на скачки в питающей сети.
• Защита от обрыва фазы – моделирование обрыва одной из фаз для тестирования системы предупреждения.
• Электромагнитные помехи – анализ влияния ЧП на другие устройства, проверка экранирования и фильтров.

Анализ логов и диагностика работы

Если преобразователь оснащён системой логирования, важно:

• Проверить журнал ошибок.
• Проанализировать рабочие параметры.
• Настроить корректные значения уставок и пределов срабатывания защит.
• Оптимизировать режимы работы для предотвращения аварийных ситуаций в будущем.
• Произвести диагностику динамических характеристик работы устройства.

Финальные шаги перед вводом в эксплуатацию

После успешного тестирования необходимо:

• Провести финальную настройку параметров работы.
• Документировать проведённые испытания и результаты тестов.
• Провести визуальный осмотр перед окончательной установкой, убедиться в надёжности креплений.
• Убедиться в стабильной работе на протяжении нескольких циклов нагрузки.
• Провести контрольные испытания на длительное функционирование в реальных условиях эксплуатации.

Тестирование частотного преобразователя после ремонта – важный этап, позволяющий избежать повторных неисправностей и продлить срок службы оборудования. Правильная диагностика, проверка защитных функций, анализ рабочих параметров, тестирование в различных режимах работы обеспечат стабильную эксплуатацию устройства и безопасность производственного процесса.
